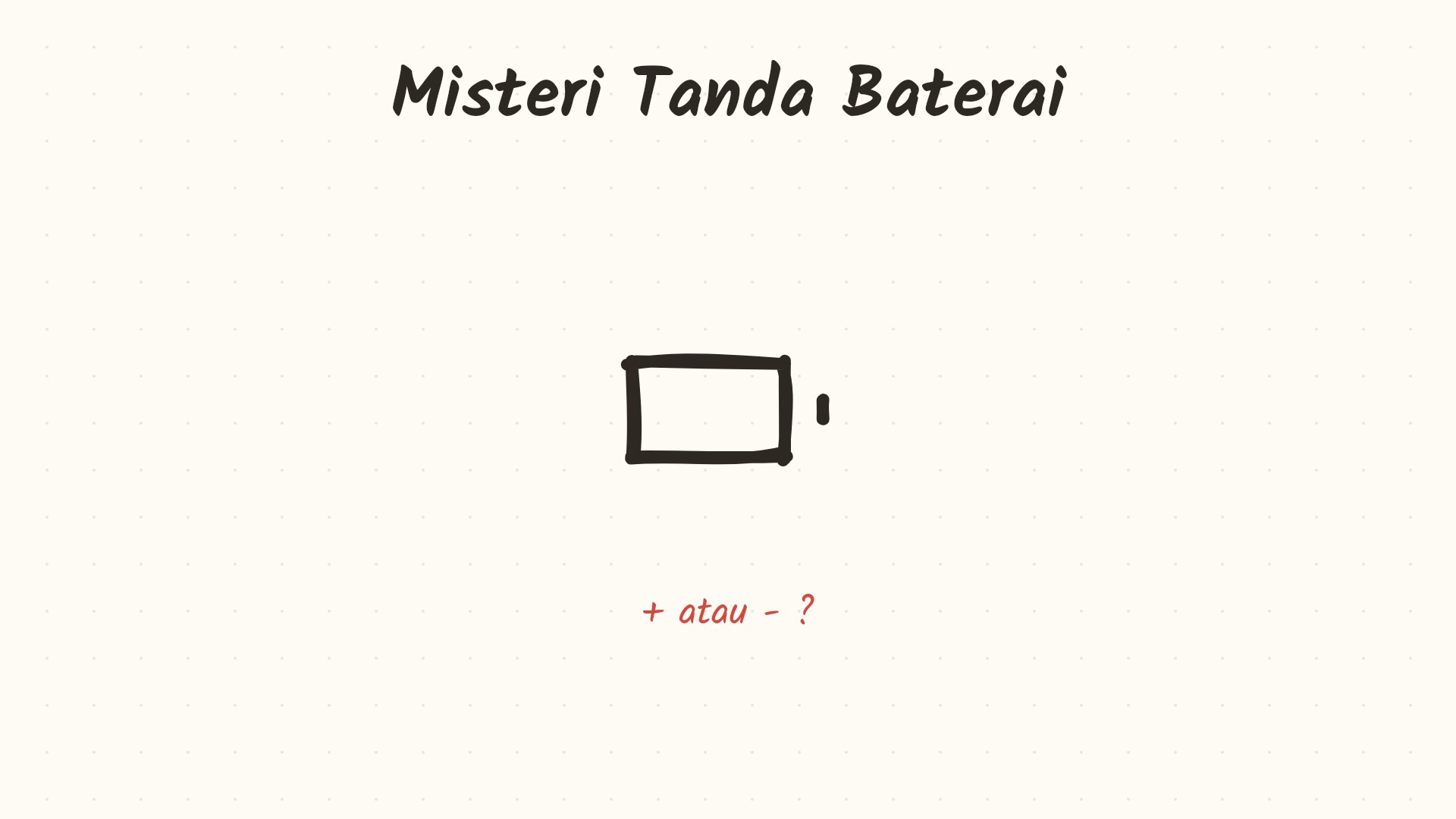

Misteri Tanda Baterai di Hukum Kirchhoff

Pernah bingung saat menghitung rangkaian listrik, tegangan baterai yang sama kadang ditulis positif, tapi di soal lain malah negatif?

Bayangkan loop itu seperti rute lari keliling lapangan balap. Arah loop adalah rute yang kita pilih untuk menelusuri kabel.

Saat lari searah jarum jam, kita menabrak garis baterai yang panjang duluan. Garis panjang itu kutub positif, jadi tegangannya kita catat positif dua belas volt.

Sebaliknya nih. Kalau rute lari kita menabrak garis pendek alias kutub negatif duluan, catat sebagai negatif dua belas volt.

Nah, untuk hambatan, kalau arah lari kita searah arus listrik, itu seperti lari menanjak. Hitungan arus dikali hambatan dicatat positif.

Baru di sini kita tulis sigma V tambah sigma I R sama dengan nol. Semua tanda plus minus murni hasil dari apa yang kita tabrak saat lari tadi.

Siswa sering takut salah menentukan arah loop. Padahal, arah loop itu seratus persen bebas! Searah atau berlawanan jarum jam, hasil akhirnya pasti sama.

Kalau di akhir hitungan arusnya bernilai minus dua ampere, itu bukan error. Artinya, arah arus aslinya cuma berlawanan dengan tebakan awal kita.

Jadi, arah loop cuma rute jalan-jalan buat mengumpulkan data tegangan. Asal konsisten mencatat kutub yang ditabrak duluan, misteri baterai langsung beres!
