Jembatan Wheatstone Tidak Seimbang

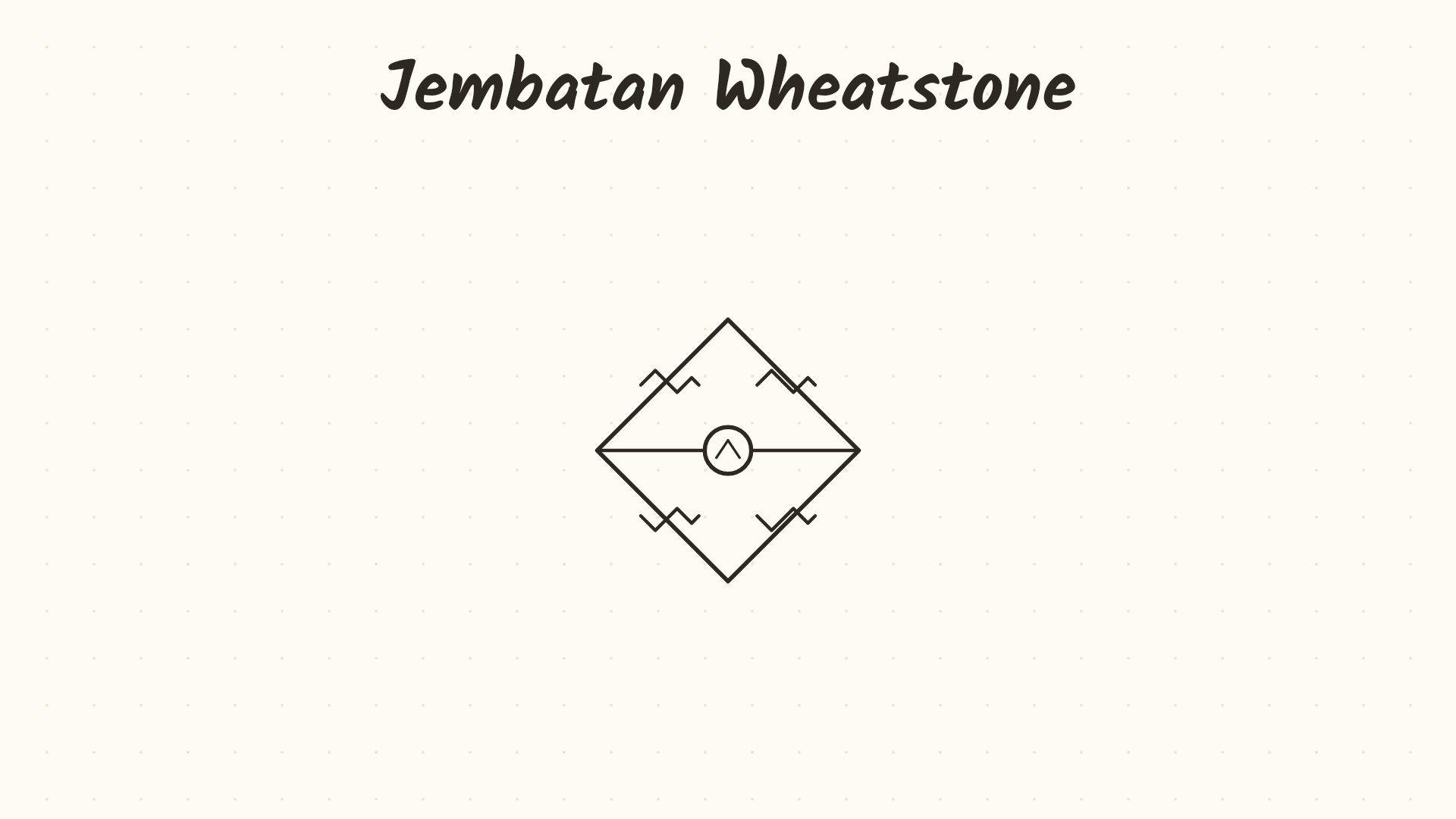

Pernah ketemu rangkaian listrik bentuk layang-layang seperti ini? Dilihat seri bukan, paralel juga bukan. Gimana ya cara hitung hambatan totalnya tanpa pusing duluan?

Langkah pertama hadapi Jembatan Wheatstone itu tes kali silang. Coba perhatiin angka di lengan yang berseberangan. Kita kalikan delapan dengan enam belas, dan enam belas dengan empat.

Hasilnya seratus dua puluh delapan tidak sama dengan enam puluh empat. Rangkaian ini tidak seimbang!

Nah, hati-hati! Jangan asal mencopot resistor yang di tengah. Resistor tengah hanya boleh dibuang kalau hasil kali silangnya seimbang. Kalau beda, kita butuh jurus lain.

Jurusnya adalah transformasi Delta ke Y. Kita ambil segitiga bagian kiri, lalu kita sulap jadi tiga kaki baru R a, R b, dan R c. Segitiga lamanya akan hilang.

Untuk mencari R a, kalikan dua resistor yang mengapitnya lalu bagi dengan total ketiganya. Delapan dikali enam belas, dibagi delapan tambah enam belas tambah delapan.

Lakukan hal yang sama untuk R b dan R c. Setelah dihitung, rangkaian rumit tadi berubah jadi seri-paralel biasa yang gampang dihitung R totalnya.

Jadi, ketemu rangkaian layang-layang? Jangan panik. Tes kali silang dulu. Kalau nggak seimbang, gunakan transformasi Delta ke Y. Rangkaian pun jadi mudah diselesaikan.
