Membongkar Rangkaian Kapasitor

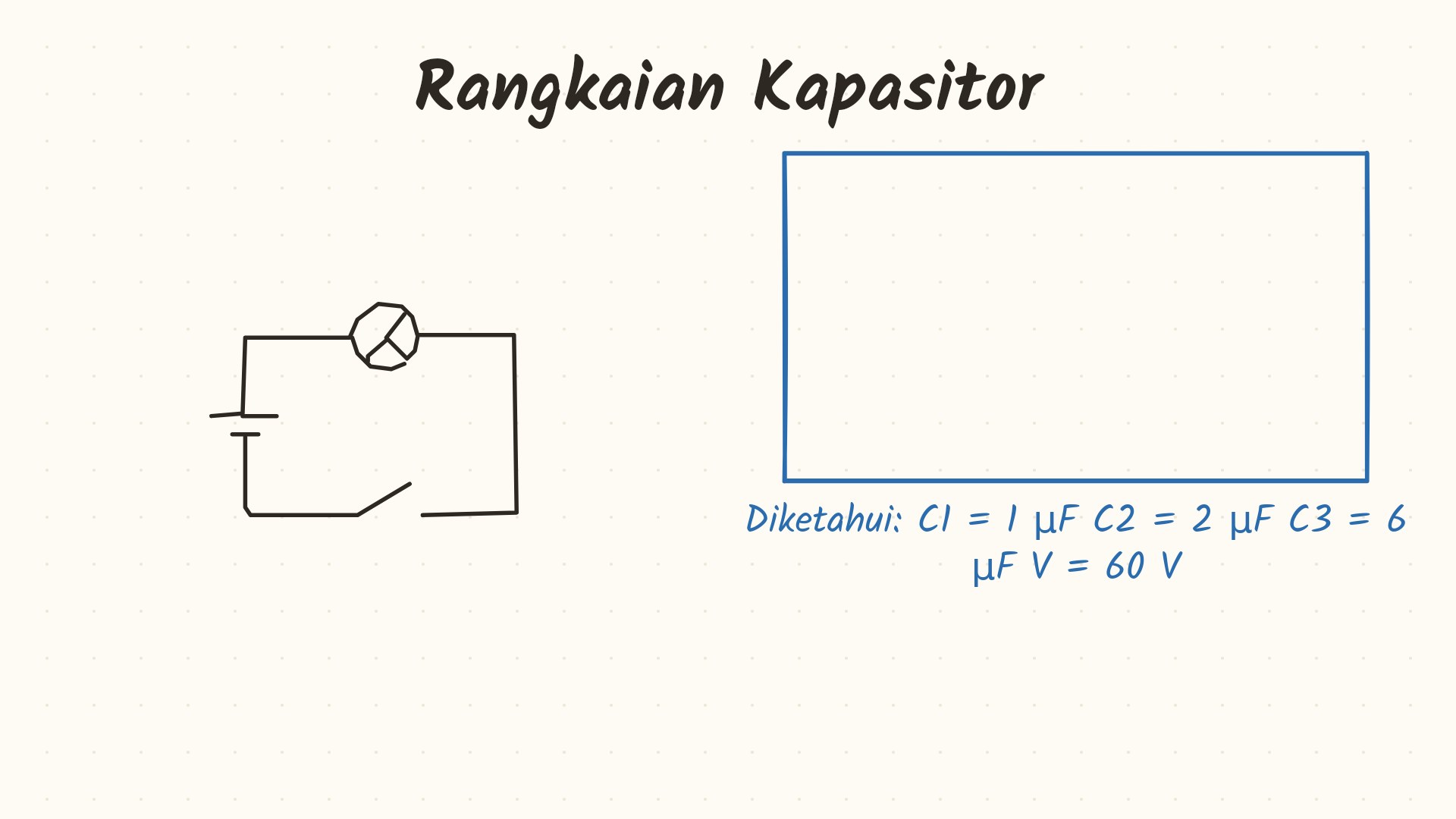

Pernahkah kamu membayangkan rangkaian kapasitor itu seperti susunan tangki air, tapi bingung bagaimana menghitung total air yang bisa disimpan jika ada tangki sejajar dan berderet? Mari kita bedah rangkaian dengan satu, dua, dan enam mikrofarad pada sumber enam puluh volt.

Fokus ke kapasitor satu dan dua mikrofarad yang sejajar. Gabungkan langsung menjadi tiga mikrofarad, seperti dua tangki bersebelahan disatukan. Rumusnya sederhana: C paralel sama dengan C satu ditambah C dua.

Tangki tiga mikrofarad kini berderet atau seri dengan tangki enam mikrofarad. Hitung satu per tiga ditambah satu per enam hasilnya tiga per enam, dibalik jadi dua mikrofarad. Ini rumus serinya.

Total kapasitas dua mikrofarad diisi oleh pompa enam puluh volt. Kalikan dua dengan enam puluh, didapat muatan total seratus dua puluh mikrocoulomb. Ingat rumusnya, Q sama dengan C dikali V.

Pada susunan seri, aliran air atau muatan sama rata. Kapasitor tiga mendapat seluruh seratus dua puluh mikrocoulomb. Bagi seratus dua puluh dengan enam, didapat tegangan dua puluh volt.

Sisa tegangan untuk bagian paralel adalah enam puluh dikurangi dua puluh, yaitu empat puluh volt. Berikan empat puluh volt ini ke kapasitor satu mikrofarad, hasilnya muatan empat puluh mikrocoulomb.

Jangan gunakan rumus resistor! Menambahkan kapasitor secara seri justru membuat kapasitas total makin kecil, bukan membesar. Hati-hati dengan jebakan ini.

Beralih ke grafik. Tarik garis vertikal di suatu tegangan. Garis A menampung muatan Q paling tinggi. Karena Q terbesar, Garis A memiliki kapasitansi terbesar.

Untuk rangkaian rumit, kerjakan dari dalam ke luar. Cabang atas, satu dan tiga sejajar jadi empat. Cabang bawah, enam dan dua jadi delapan.

Terakhir, cabang atas dua dan cabang bawah empat diparalelkan, total akhirnya enam mikrofarad. Menyederhanakan tangki air dari bagian terkecil membuat perhitungan sangat mudah!
